光耦光电特性测试解决方案
2023-12-29
光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器,简称光耦。光耦以光为媒介传输电信号，使前端输入信号与负载端输出电信号完全隔离，达到目的在于增加安全性，减小电路干扰，减化电路设计的目的。因此，在各种电路如电脑终端、可控硅系统设备、测量仪器、影印机、自动售票、家用电器如风扇，加热器等得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。

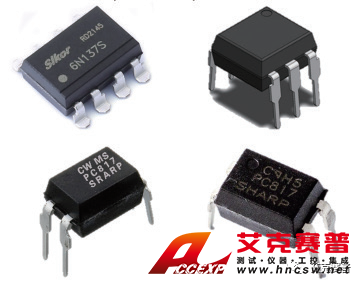

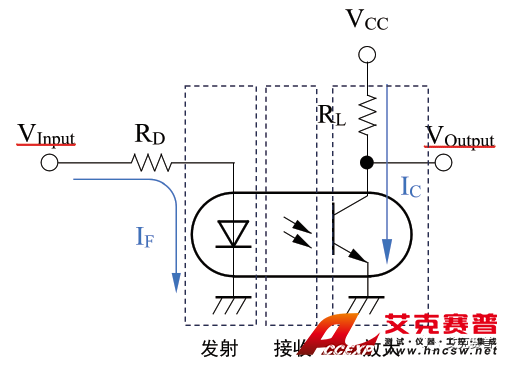

光耦一般由三部分组成：光发射、光接收及信号放大。输入的电信号驱动发光二极管（LED）发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。从而完成了电→光→电的转换，起到输入、输出、隔离的作用。由于光耦输入输出间互相隔离、电信号传输具有单向性等特点，因此具有良好的电绝缘能力和抗干扰能力。同时于光耦合器的输入端属于电流型工作的低阻元件，有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。
一、光耦光电参数
以华润微的PC817为例，由其规格表来看参数众多。
二、光耦光电参数测试痛点
光耦测量参数众多，而且测量时需要用到双通道源表、LCR数字电桥、绝缘电阻测试仪、示波器、信号源，其测试信号有高压直流信号、低压直流信号、高频交流信号等，因此测试会遇到下列痛点：
1、测试效率低下
多台仪器、高低信号、交直流信号各种方法测试，如果用分立仪器去测试，不同项目需要不断的切换信号及接线，因此单颗测试都需很长时间，无法大批量规模测试。
2、接线繁琐
多台测试仪器，加上不同封装的光耦器件，需要用到不同接头的线缆，测试接装困难。
3、测试结果不能自动保存
多台机器测试的结果是，每个测试数据都得手工记录，再统一汇总并录入数据库，过程较长，且无法保证准确性。
车载雷达测试系统(VRTS)能并行执行高度可重复且准确的雷达障碍物仿真和参数测量，从而缩短测试间。
三、同惠光耦光电参数测试解决方案
同惠提供了一体化测试解决方案，将所需测试仪器集中在一个机柜，并采用工控机作为控制系统，通过上位机直接设置并读取结果，针对不同封装的光耦，提供定制化测试夹具。测试系统完全自动化设置及测试，所有测试结果自动记录至数据库。测试软件提供对应接口协议，便于接入客户自动化生产线做系统集成。

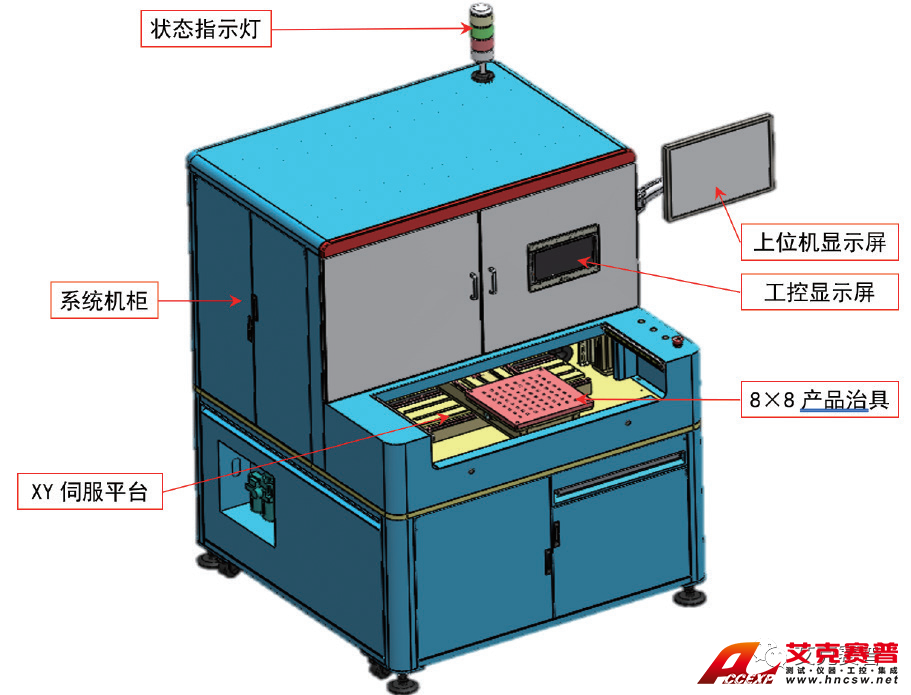

1、系统结构

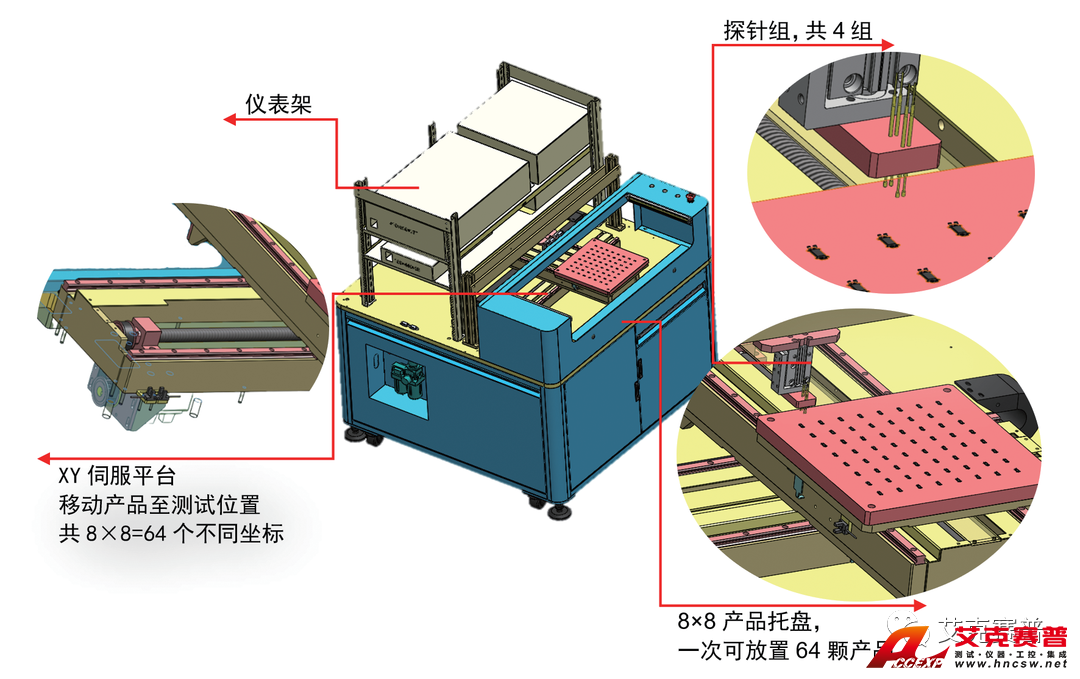

系统所有测试机器集成与机柜内部，采用了工控机控制和设置具体参数，为提高测试效率，用PLC控制8×8的测试治具，一次可测试64颗光耦以提高效率。
在展示扫描曲线时，界面提供三种分屏方式：一分屏、二分屏和四分屏，用户可以根据需要选择合适的分屏方式，以便更直观地观察和分析扫描数据。
2、测试治具
总之，这种智能化的固件升级方式，不仅确保了仪器功能的完善和问题的及时解决，而且为用户提供了更便捷、高效的升级体验，彰显了其先进性和用户友好性。
3、上位机软件

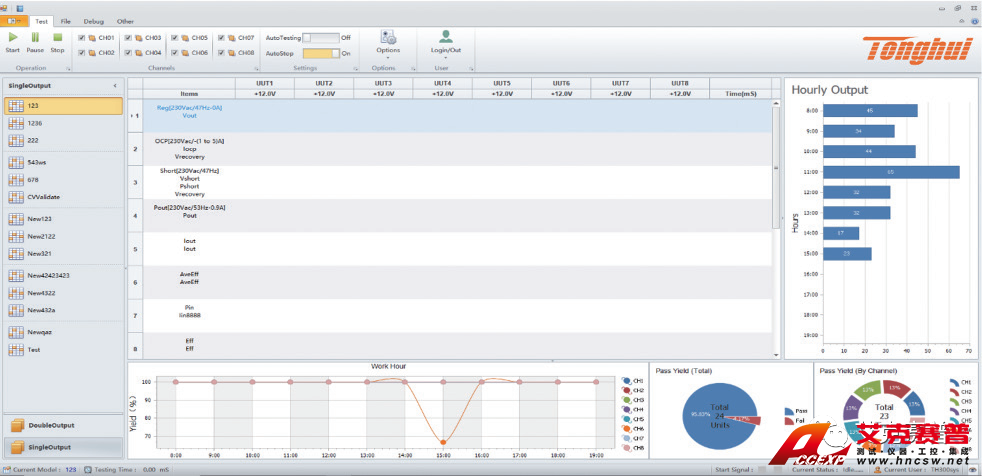

测试页面

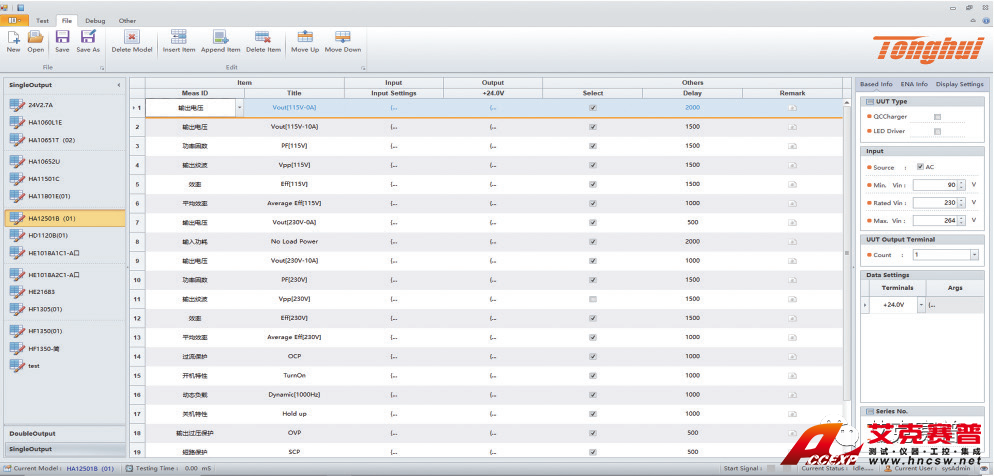

数据编辑页面

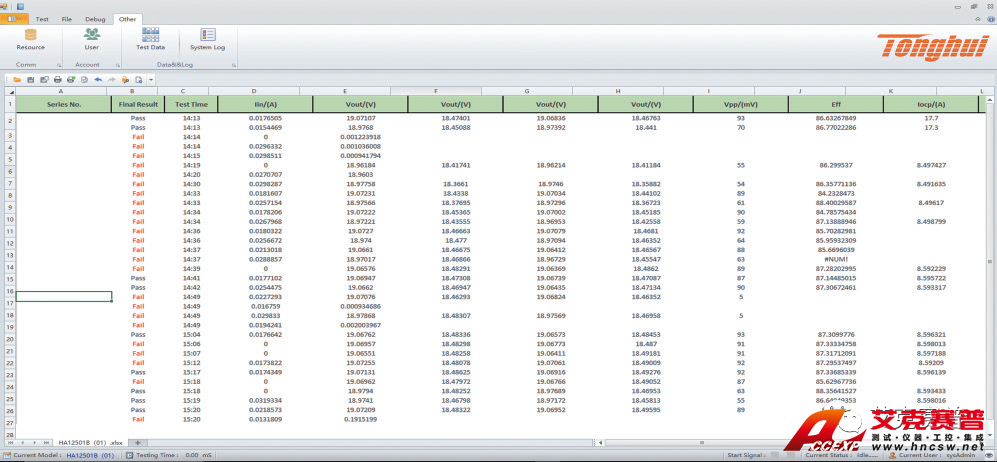

数据记录页面

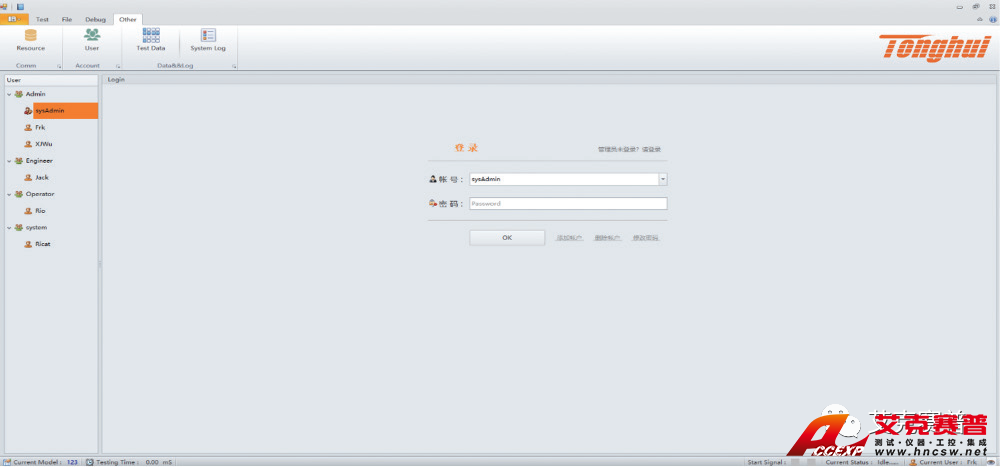

权限设置页面

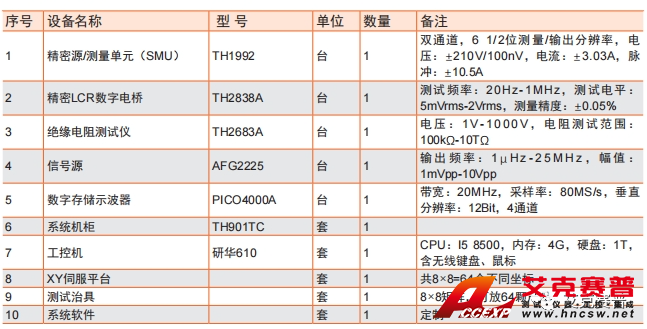

四、整套测试系统配置清单
