近年来，随着 CAD/CAE 技术突飞猛进，靠实验室台架试验或试车场路试来评价或改进汽车耐久性的方法成本高、周期长，已经逐步被虚拟耐久性设计理念取代。随着汽车行业内的竞争不断加剧，汽车制造商无不面临着如下情况：满足用户日益提高的安全性及可靠性要求的同时做到节省成本。其中，汽车的疲劳耐久性设计就是必须面对的重要课题之一。
疲劳耐久性工程
长期以来，汽车的耐久性主要靠实验室台架试验或试车场路试来评价或改进，这种设计思路成本高、周期长。近一二十年来，CAD/CAE 技术突飞猛进，虚拟耐久性设计理念已经在一些著名的汽车公司得到了广泛应用。 一个完整的疲劳耐久性解决方案通常包括如下步骤（如图 1） ：根据用户用途建立寿命设计目标；采集用户使用环境和试车场载荷数据；验证分析处理实测数据；创建零构件几何模型；求取零构件间所传递的载荷；获取材料的疲劳寿命性能；预估零构件的疲劳寿命；台架模拟试验；试车场耐久性试验。

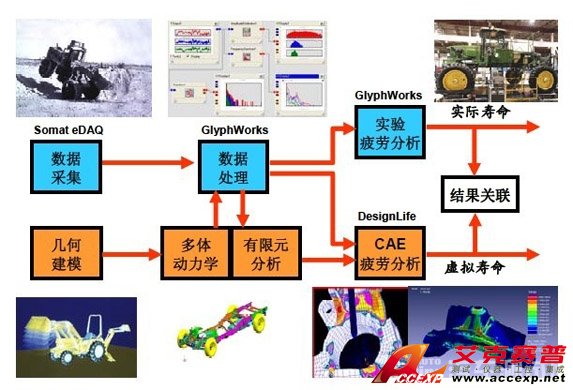

图 1 疲劳耐久性解决方案流程
图 1 疲劳耐久性解决方案流程
ICE-flow 的功能
作为著名的疲劳耐久性技术服务公司之一的英国恩科（nCode）国际有限公司开发了一整套用于汽车耐久性设计、分析、试验及管理的硬件和软件工具——ICE-flow系列产品。包括：数据采集器 Somat eDAQ、数据分析处理及实验疲劳软件 GlyphWorks、CAE 疲劳分析软件 DesignLife 和耐久性数据管理软件系统 Library。ICE-flow 集工程数据采集分析处理、疲劳寿命分析模拟、实验室台架加速和远程数据传递及管理于一身，是进行一体化抗疲劳设计必备的一个分析工具， 也是进行异地协同设计的有效工具。 ICE-flow系列产品如图 2所示，以下对各功能分别进行介绍。

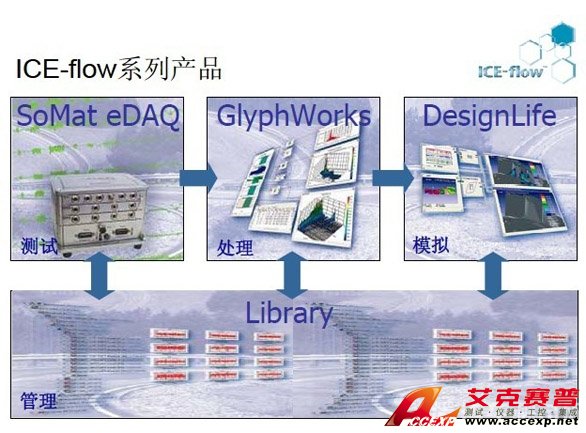

图 2 ICE-flow 系列产品
图 2 ICE-flow 系列产品
1、数据采集
道路载荷谱采集是疲劳耐久性设计的基础，我们需要调查用户的使用环境和用途，需要实测数据在实验室台架上做道路模拟试验，也需要为多体动力学分析、有限元分析以及疲劳寿命分析提供输入数据。Somat eDAQ 由基础层、各种不同功能的扩展层以及智能型调理模块组成。基础层是一个具有高速运算能力的处理器；功能扩展层包括电桥板、同步高电平板、同步低电平板、带隔离和不带隔离的热电偶板、数字 I/O板以及高平板。系统可直接接入工程中常用的各类传感器，用来测量如应变、加速度、温度、车轮六分力、载荷、压力、位移、数字脉冲、数据总线及 GPS 等信号。
Somat eDAQ 系统的测试通道数可灵活配置，单套系统的模拟通道数最高可达 96 个，数字信号通道可达 10～100 个。各套系统也可以联合组建成一个分布式同步测试网络，以满足大通道数的数据采集要求。系统采用 TCP/IP 通信协议，可实现与计算机的有线或无线连接进行远程测试控制。系统带有大容量的数据存储卡，可脱离计算机独立运行，特别适合于移动测试。 系统可以对信号进行在线计算分析， 记录时域、 频域或雨流循环直方图数据格式，能进行触发等不同模式的条件数据采集，以适合于长时间的用户环境调查和寿命监控等场合。另外，系统非常坚固，具有良好的抗震防尘和防水溅功能，在恶劣的工作环境下能够保持长时间的稳定工作。
Somat eDAQ 系统已经广泛应用于汽车的道路载荷谱数据采集、实验式台架试验、用户使用状况调查以及汽车安全性、刹车系统、排放系统、发动机及变速箱等测试。
2、数据处理和实验疲劳分析
数据采集器所记录的原始数据通常需要进行分析处理才能变成工程中有用的信息。 原始数据的常规处理通常包括：信号的显示、编辑、算术及三角运算；频谱分析；数据格式转换；单位转换、元数据处理及报告等。对于疲劳耐久性而言，需要鉴别出原始数据中所包含的异常信号并修正这些信号，通过不同的方法对数据的有效性进行检验。需要将时域数据进行付里叶变换，获得信号中的频率内容，或者进行雨流计数得出数据中包含的循环频次信息。在零部件台架试验部门， 需要将采集的数据根据疲劳等效原理转换成一个加速试验所需的输入数据。而在 CAE 分析部门，则需要从数据中提取出有限元分析、多体动力学分析和疲劳寿命分析所需要的时间域有效载荷谱。另外，从实测量中直接预测疲劳寿命也是耐久性分析中的一项内容。ICE-flow GlyphWorks 就是英国 nCode 公司为了满足上述工程需要而开发的新一代数据处理和疲劳分析工程软件。
GlyphWorks 具有流程式架构、功能强大、运行高效、与各种数据格式无缝兼容、可方便地处理分析大通道数海量数据等突出优点。软件由基础模块和一些功能模块组成，这些模块包括：时域处理、频域分析、异常信号检验、疲劳分析、时域疲劳损伤编辑、频域加速谱合成、疲劳裂纹扩展以及开放 Glyph 和超级 Glyph。GlyphWorks 以交互的方式简单直观地创建一个有着数以百计的处理及分流步骤的流程。企业自己开发的程序也能够通过开放Glyph 接入分析流程实现二次开发。流程可以加密封装以实现企业标准的执行。另外，GlyphWorks能将处理分析和报告连成一体，从原始数据到最后的分析报告可一步完成。 GlyphWorks 软件已经在汽车行业得到了广泛的应用。无论是道路载荷谱处理分析、用户关联试车方案制定、台架加速试验谱编制，还是疲劳寿命分析，甚至在车辆平顺性，振动噪声分析中都发挥出了显著的作用。
3、CAE 虚拟疲劳分析
传统的疲劳分析是基于一些工程实测量、针对零部件中的一些关键位置进行的。随着CAD和 CAE 技术的迅速发展，现在也已经能够对整个零部件进行疲劳分析，这使得在设计的早期就能够对虚拟零部件进行疲劳寿命分析与优化，以避免设计的盲目性，提高实物样机在验证试验中第一次通过的可能性，从而缩短产品的开发周期。
CAE 疲劳分析的基本原理是：根据有限元分析中所获得的应力应变结果，再结合材料的疲劳寿命性能， 然后， 应用疲劳理论计算出零部件的疲劳寿命分布。 零部件中所受的载荷，应该对应于实际工况，理想的应该是从实际测试中所获得的载荷数据。通过对各种可能影响寿命的参量进行敏感性分析，比如选择不同的材料、比较不同的表面加工处理、不同的应力集中以及它们之间不同的组合，以获得最佳的、以寿命为设计目标的设计方案。
ICE-flow DesignLife 是nCode 开发的新一代 CAE 疲劳分析软件，它继承了已经得到广泛应用的 FE-Fatigue软件的功能特点，并且在分析流程的创建、各种参数的定义、材料的选择、 和有限元分析软件和前后处理软件的连接以及和试验分析的无缝整合等多个方面得到了极大的改进，使得一个复杂的疲劳分析优化变得容易和直观。图 3 为利用DesignLife 预测的汽车某部件疲劳寿命分布图。

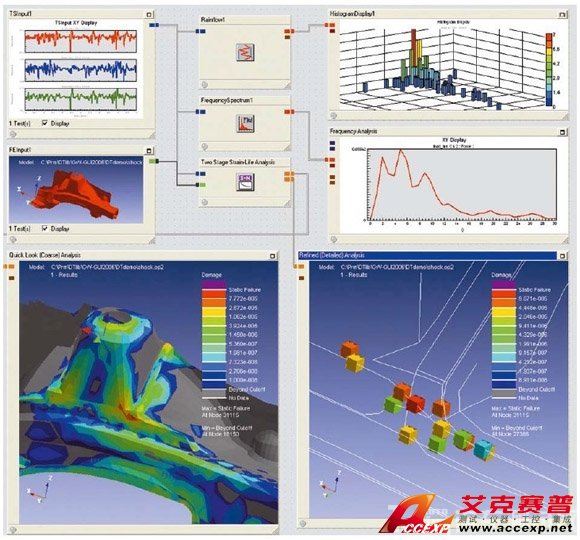

图 3 DesignLife 预测的某汽车部件疲劳寿命分布
图 3 DesignLife 预测的某汽车部件疲劳寿命分布
DesignLife 与业界流行的 CAE 分析软件及前后处理器无缝连接，如 MSC.Nastran、ANSYS、ABAQUS、Hypermesh 和 I-deas。它全面支持多种线性或非线性的静态、瞬态或模态叠加动态模型以及焊点分析模型提供了从基本的 S-N，E-N到高等的焊点焊缝、多轴疲劳分析工具；可自动鉴别图示寿命关键点的位置。DesignLife 支持多线程并行计算，计算效率非常高。它和GlyphWorks 共处一个软件平台，并且和数据处理实验疲劳分析完全整合，实现了真正意义上的一体化疲劳耐久性分析。
4、耐久性数据管理
汽车的耐久性管理涉及到大量的工程数据。有实测的原始数据、处理过的分析数据、台架试验的输入数据、有限元载荷数据、多体动力学模拟中的输入输出载荷、还有各种材料的常规和疲劳性能数据。
另外，耐久性设计也涉及企业里各个功能部门，这些部门可能分散在各个不同的地方，甚至在不同的国家。 如何将来自不同部门不同地方的这些海量数据有效并快速地转换成有用的信息并进行科学的管理，以帮助进行耐久性或其它关键技术或重大商业决策，对于一个企业是至关重要的。ICE-flow Library 是 nCode 开发的基于网络的数据管理系统，旨在解决这个问题。
ICE-flow Library 可在服务器端对整个工作流程，包括试验配置、数据上传、运行分析以及整个试验报告的提交实现自动化运行。 Library系统是对现有的 PDM 和数据库系统的补充，以实现工程数据的管理，包括解决测试数据管理的入门级解决方案软件包和基于网络的数据处理和分析系统包。Library 系统需要专门的服务器用来连接互联网和局域网，用户可以在任何时间登陆。 并且， 系统设有多级安全进入控制以保证系统的安全性。 ICE-flow Library已经在一些著名的汽车,摩托车制造商中得到应用，产生了巨大的经济效益。
如果有汽车疲劳性方面的研究和需求欢迎致电长沙艾克赛仪器设备有限公司0731-84284278。
