Accexp高速水平折动摩擦磨损测试设备
2016-11-24

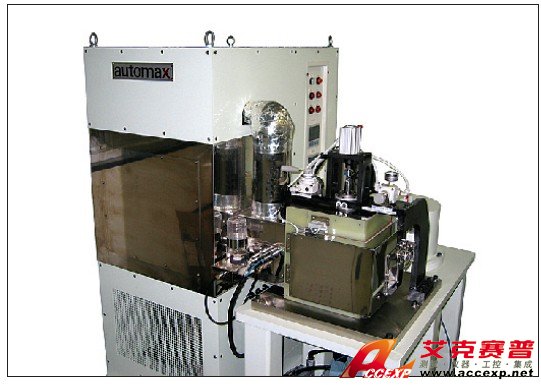

Accexp高速水平折动摩擦磨损测试设备
本设备是能够在恒温恒湿/氮/干燥环境下，将被测件安置在转盘上进行高速水平折动试验的设备。
转盘（平板）固定后，也可以进行油溶试验，并实现了推力等的稳定测量。
在折动试验中，采用特殊超循环曲柄降低了激振过程中的振动。另外，在常温的环境下，能够装载监控摩擦面的视频示波器。
数据测量按照500μsec的频率进行，可以进行保存、显示和处理。
程序操作通过触屏式可编程控制器，可以简单地设定试验条件。
Accexp高速水平折动摩擦磨损测试设备特点
●可以进行水平状态下的高速折动试验
●可以在恒温恒湿条件下进行试验
●可以对转盘（平板式）进行高温加热。
●干燥试验为主，油浸泡试验也可
●是设定为高摩擦系数状态的设备（μ＝1）
●采用可以减低激振过程中的振动的特殊曲柄。
●可以监控针/转盘之间产生的推力。
选 项
●可附加摩擦面的监视功能
主要规格

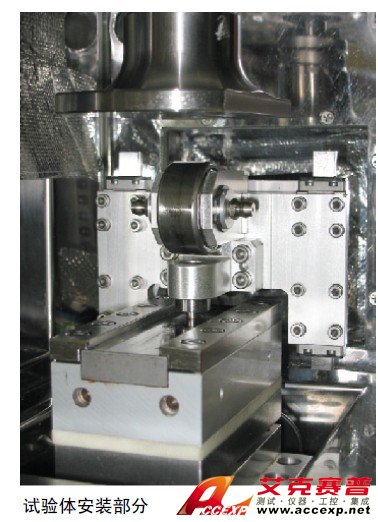

被测件
转盘
尺寸 30×100mm
检测针径 φ5mm×L15mm
曲柄驱动结构（旋转部分）
驱动发动机 4.4kW 伺服发动机
滑动速度 Max 5m/sec
测量精度 ±0.01m/sec
曲柄驱动结构（折动部分）
检测针移位 Max ±50mm
测量精度 ±0.25mm
负荷力机构部分
垂直方向负荷 Max 500N
测量精度 ±1N
试验槽部分
推力 Max ±500N
测量精度 ±2.5N
台面加热器温度 60～120℃
控制精度 ±5℃
测量精度 ±3℃
环境槽部分
环境槽温度 -20～150℃
控制精度 ±3℃
测量精度 ±3℃
环境槽温度 20～90%
控制精度 ±5%
测量精度 ±5%
数据处理
波形显示
图显示
CSV文件转换
