ACCEXP SAIR640N 高温炉窑热像仪解决方案

2015年08月31日


      ACCEXP SAIR640N 高温炉窑热像仪解决方案可以对高温物体(最高可达2500℃)提供非接触式温度分布测量,具有很高的动态分辨率和很高的空间分辨率。ACCEXP SAIR640N 高温炉窑热像仪解决方案特别为高温测量、恶劣的工业环境下长期使用而设计。ACCEXP SAIR640N 高温炉窑热像仪解决方案使用对象有:冶金、玻璃、水泥等高温过程控制、监控和质量控制。ACCEXP SAIR640N 高温炉窑热像仪解决方案由长沙艾克赛普仪器设备有限公司提供,以下是ACCEXP SAIR640N 高温炉窑热像仪解决方案的详细介绍。如果您有任何疑问或者相关需求,可以联系0731-84284278转801,邮箱:shawn.xiao@hncsw.net。长沙艾克赛普仪器设备有限公司可以根据您的需求定制整套解决方案。

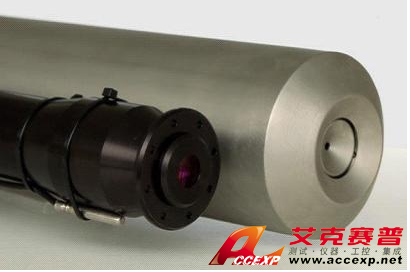

ACCEXP SAIR640N 高温炉窑热像仪解决方案 图片
ACCEXP SAIR640N 高温炉窑热像仪解决方案的特征:
• 德国原装红外测温仪探头PYROVIEW 640N compact
• 宽范围的连续测量范围:600~1500℃, 可选达2500℃
• 高温红外热像仪,波长0.8~1.1µm
• 测量频率:25帧/秒
• 高动态2维Si CMOS阵列,640×480像素
• 有不同长度和不同视场角的探头供选择,可选带倾角的探头
• 系统内部通过光纤以太网进行实时数据采集
• 可触发测量、报警监视和阈值监视
• 较大的动态范围和16位A/D转换增加精度
• 带自动伸缩装置、系统运行环境不能满足时自动实现防护
• 系统可以输出多达32个测温单元点(或区域)的报警输出
• 系统可以输出多达32个测温单元点(或区域)温度模拟量输出

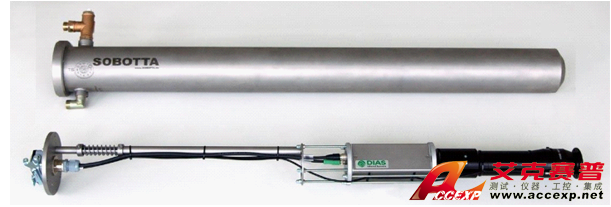

ACCEXP SAIR640N 高温炉窑热像仪解决方案 图片
ACCEXP SAIR640N 高温炉窑热像仪解决方案的软件:
DRPYROSOFT软件适合Windows®下使用,适合参与控制,该系列软件功能强大,具有记录、存贮、浏览测量数据和热像图,用户可以操纵和控制热像仪。主要功能如下:
• 实时数据记录
• 分区定义、报警监视、阈值监视
• 趋势分析
• 数据输出(正文、位图、视频格式)
• 定义设置32个区域报警温度范围和32个区域温度模拟量输出
• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。
可以根据用户的需要定制软件。
ACCEXP SAIR640N 高温炉窑热像仪解决方案 图片
ACCEXP SAIR640N 高温炉窑热像仪解决方案的综合指标:
光谱范围:0.8µm~1.1µm
测温范围①:600℃~1500℃, 可选400~1500℃,600~1800℃,600~2000℃,600~2500℃
探 测 器:高动态2维Si-CMOS阵列(640×480 像素)
镜头:32°×24°,空间分辨率:0.9mrad
可选46°×35°,空间分辨率:1.3mrad
可选23°×17°,空间分辨率:0.6mrad
可选17°×13°,空间分辨率:0.3mrad
可选管道镜头71°×55°,空间分辨率:1.9mrad(PYROINC 640N)
NETD:<2 K(600℃,25Hz)
测量误差②:2%×测量值,单位℃(目标温度<1000℃)
测量频率:内部25Hz,可选25Hz,12.5Hz,6.25Hz
响应时间:内部80 ms ,可选:2 / 测量频率
通信接口:快速以太网 (时,最大25Hz)
数字输入:2路电隔离数字输入(触发)
数字输出: 2路电隔离数字输出(报警)
连接方式:HR10A圆形插塞式连接器(12针,供电,数字输入和数字输出)M12-L (以太网) 圆形插塞式连接器
供电电源:220AC/1.0A
外壳:60mm×60mm×160mm(无镜头的热像仪不锈钢外壳),选带全天候的外壳或带冷却套(IP65)的窑炉镜头,包含自动伸缩单元、自动关闭设备、控制和供电柜
操作温度范围:–10℃~50℃ (水冷),25℃~150℃(带水冷);–25℃~250℃(高温水冷套)
存贮条件:–20℃~70℃
相对湿度:最大95%
软件:Windows®下控制和图像软件,客户定制软件按要求定做
1、多种温度范围;
2、技术指标经过黑体标定,环境温度为25℃;从1000℃起,目标温度每增加100℃,误差增加0.75%。

这篇ACCEXP SAIR640N 高温炉窑热像仪解决方案和相关方案适合研发、质管、电子电力行业企业应用,转载请注明来自www.hncsw.net。
